Mapeando Dependências entre Objetos no SQL Server

Olá pessoal,
Bom dia!

Neste post vou mostrar a vocês como encontrar dependências entre objetos de vários níveis de hierarquia no SQL Server utilizando queries Transact-SQL, simulando um comportamento semelhante ao que nos é apresentado na interface do Management Studio.

Utilizando o SQL Server Management Studio

Essa é a forma mais fácil de realizar esse mapeamento, pois não exige nenhum conhecimento técnico, basta utilizar a interface do Management Studio. Um contra dessa implementação é que você não pode trabalhar com os dados retornados para criar algum levantamento ou mapeamento em massa por exemplo, ou definição de nível de hierarquia para a busca. Além disso, essa tela não mostra as dependências cross-databases, ou seja, dependências entre objetos de databases diferentes.

Para visualizar as dependências, basta abrir o Object Explorer, selecionar o objeto que deseja visualizar as dependências (no exemplo, escolhi a tabela Clientes), clicar com o botão direito e selecionar a opção “View Dependencies”

SQL Server - Dependencias Management Studio

Uma vez que a tela é aberta, você pode escolher visualizar:
– Objetos que dependem do objeto em questão (Objects that depend on [Clientes])
– Outros objetos que o objeto em questão possui dependência (Objects on which [Clientes] depends)

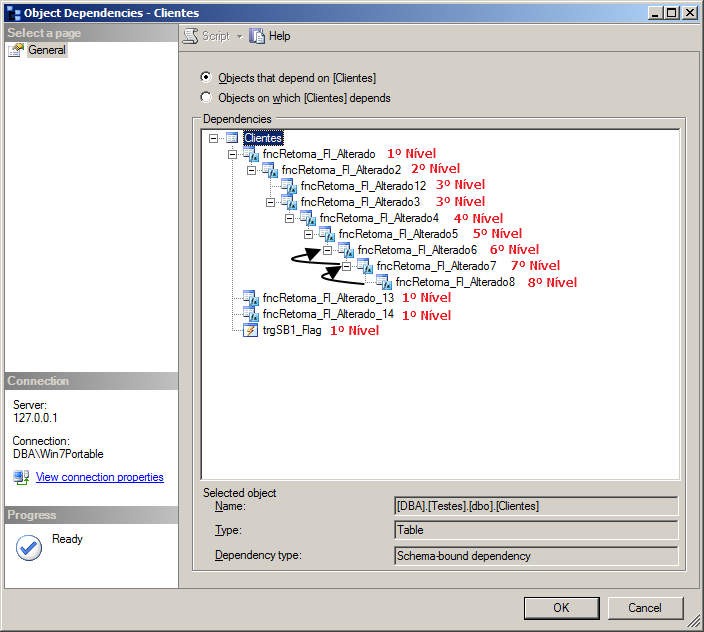

SQL Server - Dependencias Management Studio - Niveis

Essa tela lista tanto dependências direta (nível 1), quando um objeto depende diretamente de outro quanto dependências indiretas (quando um objeto depende de outro objeto e esse outro objeto é que possui a dependência). Quando mais níveis aparecem entre o objeto inicial e o final, maior é a hierarquia deles.

Utilizando Transact-SQL

Nos exemplos abaixo, vou demonstrar como listar os objetos e suas dependências utilizando queries T-SQL, fazendo uso das DMV’s sys.dm_sql_referenced_entities e sys.dm_sql_referencing_entities e da view de catálogo sys.sql_expression_dependencies.

Utilizando a sp_depends

Com o uso dessa SP de sistema, pode-se rapidamente listar os dependências de um objeto (apenas 1º nível e não é cross-database)

EXEC sp_depends @objname = N'dbo.Clientes'

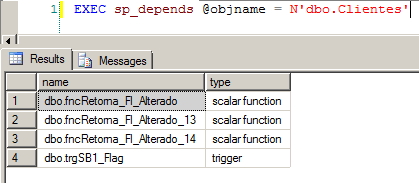

Exemplo:

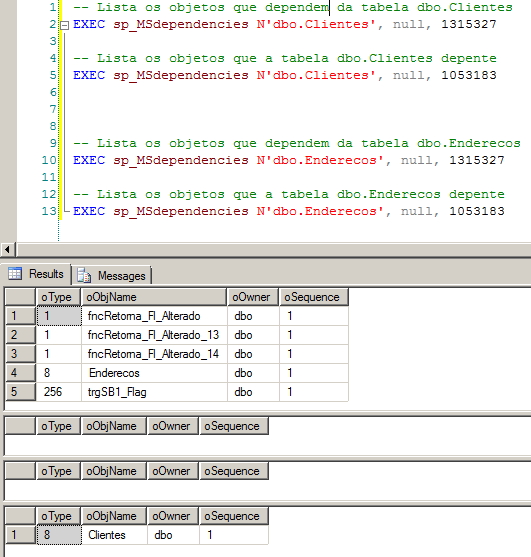

Utilizando a sp_MSdependencies

Uma outra SP de sistema que pode ajudar nessa situação, é a sp_MSdependencies. Apesar de não ser cross-database, ela permite visualizar os objetos dependentes do objeto X (Flag 1315327) e os que o objeto X depende (Flag 1053183).

-- Lista os objetos que dependem da tabela dbo.Clientes
EXEC sp_MSdependencies N'dbo.Clientes', null, 1315327

-- Lista os objetos que a tabela dbo.Clientes depente
EXEC sp_MSdependencies N'dbo.Clientes', null, 1053183

Exemplos:

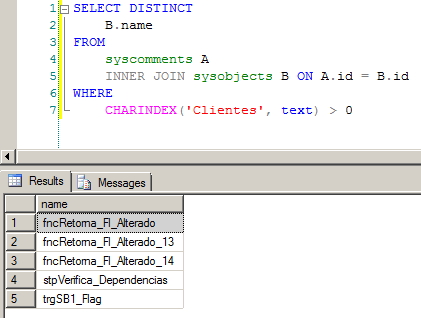

Utilizando a view de catálogo syscomments

Utilizando essa view de catálogo, pode-se facilmente realizar uma busca textual (é busca de texto, não é por objeto) entre os objetos para tentar entrar uma string específica em objetos como views, functions, procedures, triggers, etc. Esse recurso não é cross-database e retorna apenas dependências de 1º nível.

SELECT DISTINCT
    B.name
FROM
    syscomments A
    INNER JOIN sysobjects B ON A.id = B.id
WHERE
    CHARINDEX('Clientes', text) > 0

Exemplo:

Utilizando a view de catálogo INFORMATION_SCHEMA.ROUTINES

Com a query abaixo, podemos fazer uma busca textual em procedures e functions que possuem uma string no nome, como o nome do objeto que estamos buscando dependências. Essa solução não é cross-database e é uma busca textual.

SELECT
    ROUTINE_CATALOG,
    ROUTINE_SCHEMA,
    ROUTINE_NAME,
    ROUTINE_TYPE,
    ROUTINE_DEFINITION
FROM
    INFORMATION_SCHEMA.ROUTINES
WHERE
    ROUTINE_DEFINITION LIKE '%Clientes%'

Dependências Cross Database

Com a query abaixo, é possível selecionar todas as dependências cross-database, onde os objetos do banco atual da conexão possuem dependências para outros databases.

SELECT
    OBJECT_NAME(referencing_id) AS referencing_object,
    referenced_database_name,
    referenced_schema_name,
    referenced_entity_name
FROM
    sys.sql_expression_dependencies
WHERE
    referenced_database_name IS NOT NULL
    AND is_ambiguous = 0

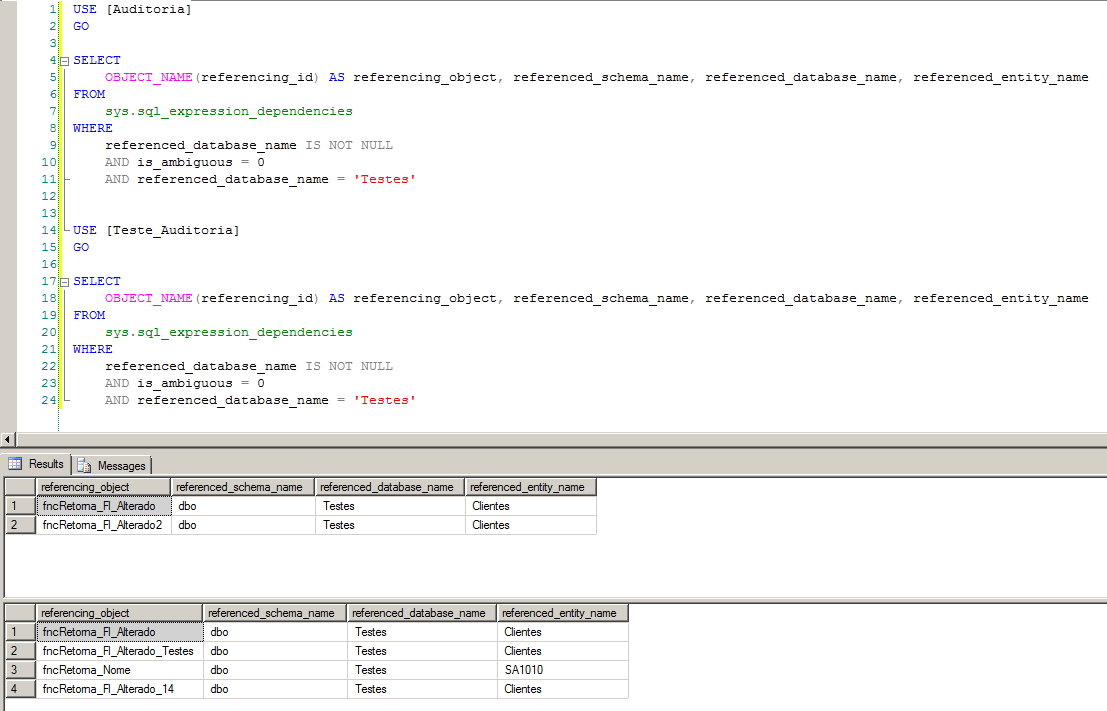

Exemplo:

Dependências de schema-bound

Com a query abaixo, é possível identificar a mapear as dependências do tipo schema-bound, como views indexadas (criadas com o hint SCHEMABINDING), colunas calculadas e check constraints:

SELECT
    OBJECT_NAME(d.referencing_id) AS referencing_name,
    o.type_desc referencing_object_type,
    d.referencing_minor_id AS referencing_column_id,
    cc2.name AS referencing_column_name,
    d.referenced_entity_name,
    d.referenced_minor_id AS referenced_column_id,
    cc.name AS referenced_column_name
FROM
    sys.sql_expression_dependencies d
    JOIN sys.all_columns cc ON d.referenced_minor_id = cc.column_id AND d.referenced_id = cc.[object_id]
    JOIN sys.objects o ON d.referencing_id = o.[object_id]
    LEFT JOIN sys.all_columns cc2 ON d.referencing_minor_id = cc2.column_id AND d.referencing_id = cc2.[object_id]
WHERE
    d.is_schema_bound_reference = 1
    AND d.referencing_minor_id > 0

Exemplo de Retorno:

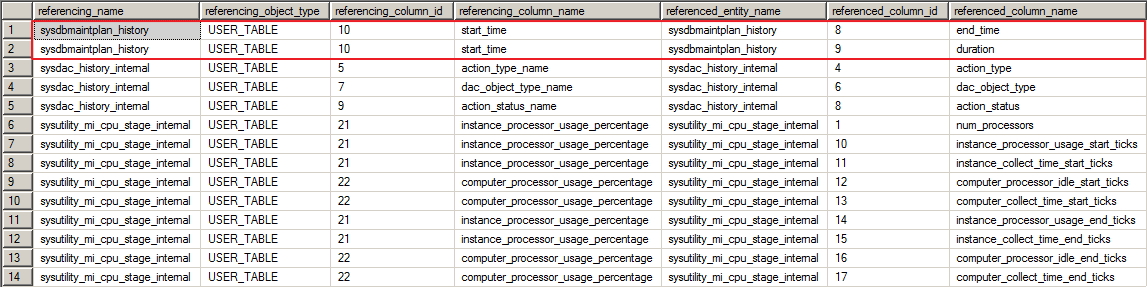

SQL Server Schema-Bound Dependency ResultSet

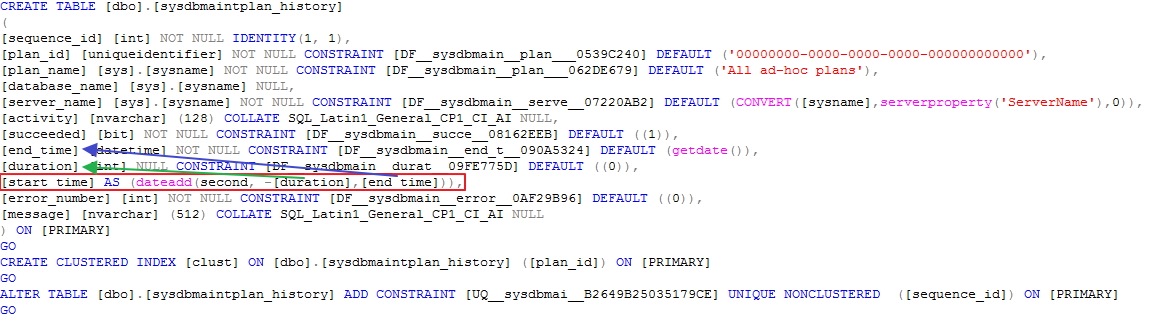

Demonstração da dependência:

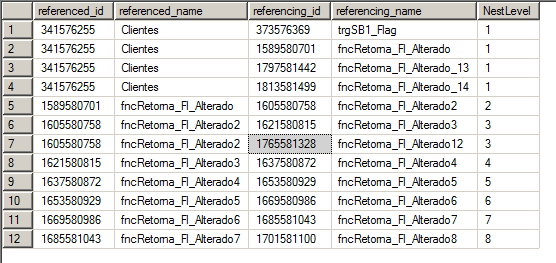

Mostrando dependências em vários níveis

Com a query abaixo é possível listar as dependências em vários níveis hierárquicos, da mesma forma que a interface do SQL Server Management Studio nos mostra

WITH Arvore_Dependencias ( referenced_id, referenced_name, referencing_id, referencing_name, NestLevel )
AS (
    SELECT
        A.[object_id] AS referenced_id,
        A.name AS referenced_name,
        A.[object_id] AS referencing_id,
        A.name AS referencing_name,
        0 AS NestLevel
   FROM
        sys.objects A
   WHERE
        A.name = 'Clientes'

   UNION ALL

   SELECT
        A.referenced_id,
        OBJECT_NAME(A.referenced_id),
        A.referencing_id,
        OBJECT_NAME(A.referencing_id),
        NestLevel + 1
   FROM
        sys.sql_expression_dependencies		A
        JOIN Arvore_Dependencias		B	ON A.referenced_id = B.referencing_id
)
SELECT DISTINCT
    referenced_id,
    referenced_name,
    referencing_id,
    referencing_name,
    NestLevel
FROM
    Arvore_Dependencias
WHERE
    NestLevel > 0
ORDER BY
    NestLevel,
    referencing_id

Exemplo:

Encontrando dependências por tipo de dado

Como você deve saber, os tipos de dados TEXT, NTEXT e IMAGE serão descontinuados e não mais suportados em futuras versões do SQL Server. Se você planeja realizar o upgrade da sua aplicação e substituir esses tipos, a query abaixo pode ser um bom ponto de partida. A query abaixo vai mostrar todos os objetos que utilizam esses tipos de dados e suas dependências:

WITH Arvore_Dependencias
AS (
    SELECT DISTINCT
        A.name,
        A.[object_id] AS referenced_id,
        A.name AS referenced_name,
        A.[object_id] AS referencing_id,
        A.name AS referencing_name,
        0 AS NestLevel
    FROM
        sys.objects						A
        JOIN sys.columns					B	ON	A.[object_id] = B.[object_id]
    WHERE
        A.is_ms_shipped = 0
        AND B.system_type_id IN ( 34, 99, 35 ) -- TEXT, NTEXT e IMAGE

    UNION ALL

    SELECT
        B.name,
        A.referenced_id,
        OBJECT_NAME(A.referenced_id),
        A.referencing_id,
        OBJECT_NAME(A.referencing_id),
        NestLevel + 1
    FROM
        sys.sql_expression_dependencies		A
        JOIN Arvore_Dependencias		B	ON	A.referenced_id = B.referencing_id
 )
SELECT
    name AS parent_object_name,
    referenced_id,
    referenced_name,
    referencing_id,
    referencing_name,
    NestLevel
FROM
    Arvore_Dependencias t1
WHERE
    NestLevel > 0
ORDER BY
    name,
    NestLevel

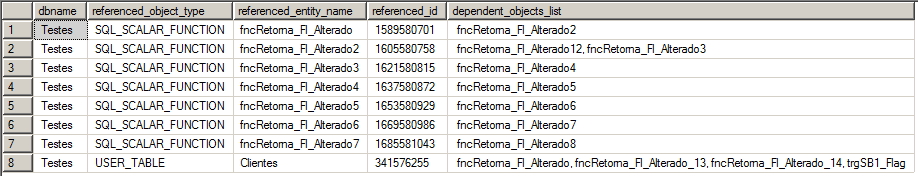

Relatório completo de dependências

A query abaixo vai mostrar uma linha para cada objeto do database que possua dependências, com os objetos dependentes separados por vírgula.

SELECT
    DB_NAME() AS dbname,
    o.type_desc AS referenced_object_type,
    d1.referenced_entity_name,
    d1.referenced_id,
    STUFF((
            SELECT
                ', ' + OBJECT_NAME(d2.referencing_id)
            FROM
                sys.sql_expression_dependencies d2
            WHERE
                d2.referenced_id = d1.referenced_id
            ORDER BY
                OBJECT_NAME(d2.referencing_id)
            FOR XML PATH('')
          ), 1, 1, '') AS dependent_objects_list
FROM
    sys.sql_expression_dependencies d1
    JOIN sys.objects o ON d1.referenced_id = o.[object_id]
GROUP BY
    o.type_desc,
    d1.referenced_id,
    d1.referenced_entity_name
ORDER BY
    o.type_desc,
    d1.referenced_entity_name

Exemplo:

Procedure de Dependências Diretas

Após demonstrar todas essas utilizações, vou compartilhar uma stored procedure que eu uso sempre que preciso listar as dependências cross-database rapidamente. Existe um pré-requisito para criar essa SP, que é a fncSplit, que deve ser criada antes.

Essa procedure lista todas as dependências diretas de um objeto, de modo cross-database:
Visualizar código-fonte

CREATE PROCEDURE dbo.stpVerifica_Dependencias_Diretas (
    @Ds_Objeto_Completo VARCHAR(255),
    @Ds_Tabela_Destino VARCHAR(100) = NULL
)
AS
BEGIN


    SET NOCOUNT ON


    -- DECLARE @Ds_Objeto_Completo SYSNAME = 'Dacasa..Cliente', @Ds_Tabela_Destino VARCHAR(100) = '##Teste'


    DECLARE
        @Ds_Database VARCHAR(255),
        @Ds_Schema VARCHAR(255),
        @Ds_Objeto VARCHAR(255),
        @Query NVARCHAR(MAX),
        @Tabela_Temp VARCHAR(100) = '##Lista_Dependencias_Objeto_' + CAST(CAST(RAND() * 999999 AS INT) AS VARCHAR(100)),
        @Tabela_Destino VARCHAR(100)


    SET @Tabela_Destino = (CASE WHEN @Ds_Tabela_Destino IS NULL THEN @Tabela_Temp ELSE @Ds_Tabela_Destino END)


    SELECT
        @Ds_Database = dbo.fncSplit(@Ds_Objeto_Completo, '.', 1),
        @Ds_Schema = dbo.fncSplit(@Ds_Objeto_Completo, '.', 2),
        @Ds_Objeto = dbo.fncSplit(@Ds_Objeto_Completo, '.', 3)



    SET @Query = N'
IF (OBJECT_ID(''tempdb..' + @Tabela_Destino + ''') IS NOT NULL) DROP TABLE ' + @Tabela_Destino + ';
CREATE TABLE ' + @Tabela_Destino + ' (
    referencing_database varchar(max),
    referencing_schema varchar(max),
    referencing_object_name varchar(max),
    referenced_server varchar(max),
    referenced_database varchar(max),
    referenced_schema varchar(max),
    referenced_object_name varchar(max)
);'

    EXEC sp_executesql @Query


    IF (OBJECT_ID('tempdb..#Databases') IS NOT NULL) DROP TABLE #databases
    CREATE TABLE #databases (
        database_id int,
        database_name sysname
    );


    -- ignore systems databases
    INSERT INTO #databases(database_id, database_name)
    SELECT database_id, name FROM sys.databases	WITH(NOLOCK)
    WHERE database_id > 4;


    DECLARE
        @database_id int,
        @database_name sysname


    WHILE (SELECT COUNT(*) FROM #databases) > 0
    BEGIN


        SELECT TOP 1
            @database_id = database_id,
            @database_name = database_name
        FROM
            #databases;


        SET @Query = '
INSERT INTO ' + @Tabela_Destino + '
SELECT
    DB_NAME(' + convert(varchar,@database_id) + '),
    OBJECT_SCHEMA_NAME(referencing_id,' + convert(varchar,@database_id) +'),
    OBJECT_NAME(referencing_id,' + convert(varchar,@database_id) + '),
    referenced_server_name,
    ISNULL(referenced_database_name, db_name(' + convert(varchar,@database_id) + ')),
    referenced_schema_name,
    referenced_entity_name
FROM
    ' + QUOTENAME(@database_name) + '.sys.sql_expression_dependencies	WITH(NOLOCK)
WHERE
    referenced_entity_name = ''' + @Ds_Objeto + ''';'


        EXEC sys.sp_executesql @Query


        DELETE FROM #databases WHERE database_id = @database_id;


    END



    IF (@Ds_Tabela_Destino IS NULL)
    BEGIN

        SET @Query = '
SELECT * FROM ' + @Tabela_Destino + ';
IF (OBJECT_ID(''tempdb..' + @Tabela_Destino + ''') IS NOT NULL) DROP TABLE ' + @Tabela_Destino + ';'

        EXEC sp_executesql @Query


    END


END;

-- EXEC dbo.stpVerifica_Dependencias_Diretas 'Testes.dbo.Clientes'

Exemplo:

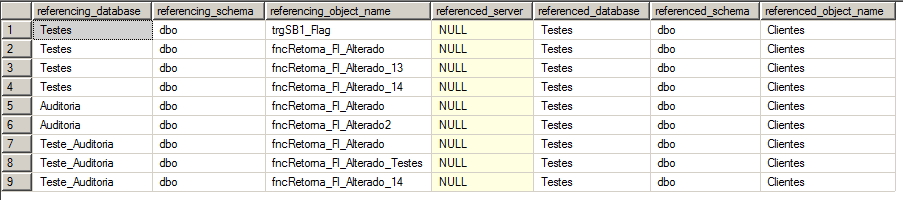

SQL Server - Dependency Procedure Crossbrowser

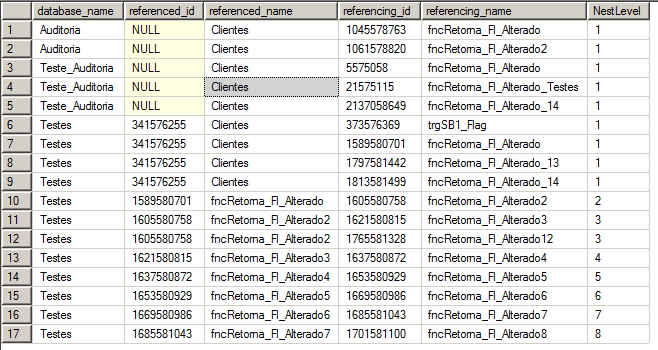

Procedure Cross-database e multi-nível

Com a procedure abaixo, que utiliza CTE e recursividade, é possível listar todos os objetos dependentes com vários níveis de hierarquia no banco de origem e as dependências diretas (1º nível) e cross-database.

Visualizar código-fonte

CREATE PROCEDURE [dbo].[stpVerifica_Dependencias] (
    @Ds_Objeto_Completo VARCHAR(255),
    @Ds_Tabela_Destino VARCHAR(100) = NULL
)
AS BEGIN


    SET NOCOUNT ON


    -- DECLARE @Ds_Objeto_Completo SYSNAME = 'Dacasa..Cliente', @Ds_Tabela_Destino VARCHAR(100) = '##Teste'


    DECLARE
        @Ds_Database VARCHAR(255),
        @Ds_Schema VARCHAR(255),
        @Ds_Objeto VARCHAR(255),
        @Query NVARCHAR(MAX),
        @Tabela_Temp VARCHAR(100) = '##Lista_Dependencias_Objeto_' + CAST(CAST(RAND() * 999999 AS INT) AS VARCHAR(100)),
        @Tabela_Destino VARCHAR(100)


    SET @Tabela_Destino = (CASE WHEN @Ds_Tabela_Destino IS NULL THEN @Tabela_Temp ELSE @Ds_Tabela_Destino END)


    SELECT
        @Ds_Database = dbo.fncSplit(@Ds_Objeto_Completo, '.', 1),
        @Ds_Schema = dbo.fncSplit(@Ds_Objeto_Completo, '.', 2),
        @Ds_Objeto = dbo.fncSplit(@Ds_Objeto_Completo, '.', 3)



    SET @Query = N'
IF (OBJECT_ID(''tempdb..' + @Tabela_Destino + ''') IS NOT NULL) DROP TABLE ' + @Tabela_Destino + ';
CREATE TABLE ' + @Tabela_Destino + ' (
    database_name VARCHAR(255) NULL,
    referenced_id INT NULL,
    referenced_name VARCHAR(255) NULL,
    referencing_id INT NULL,
    referencing_name VARCHAR(255) NULL,
    NestLevel INT NULL
);'

    EXEC sp_executesql @Query



    SET @Query = '
USE [?];

WITH Arvore_Dependencias (referenced_id, referenced_name, referencing_id, referencing_name, NestLevel)
AS
(
    SELECT
        o.[object_id] AS referenced_id,
        CAST(NULL AS VARCHAR(255)) AS referenced_name,
        o.[object_id] AS referencing_id,
        CAST(NULL AS VARCHAR(255)) AS referencing_name,
        0 AS NestLevel
    FROM
        sys.objects o	WITH(NOLOCK)
    WHERE
        o.name = ''' + @Ds_Objeto + '''

    UNION ALL

    SELECT
        d1.referenced_id,
        CAST(d1.referenced_entity_name AS VARCHAR(255)) AS referenced_entity_name,
        d1.referencing_id,
        CAST(OBJECT_NAME(d1.referencing_id) AS VARCHAR(255)) AS referencing_name,
        1 AS NestLevel
    FROM
        sys.sql_expression_dependencies d1		WITH(NOLOCK)
    WHERE
        d1.referenced_id IS NULL
        AND d1.referenced_database_name = ''' + @Ds_Database + '''
        AND d1.referenced_schema_name = ''' + @Ds_Schema + '''
        AND d1.referenced_entity_name = ''' + @Ds_Objeto + '''

    UNION ALL

    SELECT
        d1.referenced_id,
        CAST(d1.referenced_entity_name AS VARCHAR(255)) AS referenced_entity_name,
        d1.referencing_id,
        CAST(OBJECT_NAME(d1.referencing_id) AS VARCHAR(255)) AS referencing_name,
        NestLevel + 1
    FROM
        sys.sql_expression_dependencies d1		WITH(NOLOCK)
        JOIN Arvore_Dependencias r ON d1.referenced_id = r.referencing_id
)
INSERT INTO ' + @Tabela_Destino + '
SELECT DISTINCT DB_NAME() AS database_name, referenced_id, referenced_name, referencing_id, referencing_name, NestLevel
FROM Arvore_Dependencias
WHERE NestLevel > 0
ORDER BY NestLevel, database_name, referencing_id
OPTION (MAXRECURSION 32);'


    EXEC sys.sp_MSforeachdb
        @command1 = @Query



    IF (@Ds_Tabela_Destino IS NULL)
    BEGIN

        SET @Query = '
SELECT * FROM ' + @Tabela_Destino + ' ORDER BY NestLevel, database_name, referencing_id;
IF (OBJECT_ID(''tempdb..' + @Tabela_Destino + ''') IS NOT NULL) DROP TABLE ' + @Tabela_Destino + ';'

        EXEC sp_executesql @Query


    END


END


-- EXEC dbo.stpVerifica_Dependencias 'Testes.dbo.Clientes'

Exemplo:

Como identificar, apagar e recriar Foreign Keys (FK)

Caso você queira identificar ou recriar dependências a nível de chaves Foreign Key’s, leia o artigo Como identificar, apagar e recriar Foreign Keys (FK) de uma tabela no SQL Server

É isso aí, pessoal!
Até o próximo post!

sql server tsql query árvore dependência dependências dependency tree nest nested level walker

Dirceu Resende

Arquiteto de Banco de Dados e BI · Microsoft MVP · MCSE, MCSA, MCT, MTA, MCP.

WhatsApp Telegram Veja minhas certificações

Comentários (0)

Carregando comentários…

Utilizando o SQL Server Management Studio

Utilizando Transact-SQL

Utilizando a sp_depends

Utilizando a sp_MSdependencies

Utilizando a view de catálogo syscomments

Utilizando a view de catálogo INFORMATION_SCHEMA.ROUTINES

Dependências Cross Database

Dependências de schema-bound

Mostrando dependências em vários níveis

Encontrando dependências por tipo de dado

Relatório completo de dependências

Procedure de Dependências Diretas

Procedure Cross-database e multi-nível

Como identificar, apagar e recriar Foreign Keys (FK)

sql server tsql query árvore dependência dependências dependency tree nest nested level walker

Dirceu Resende

Posts relacionados

Comentários (0)
